T1.Y100 powerIO®-Y

powerIO Y T1.Y100
powerIO Y T1.Y200
powerIO Y T1.300
  • powerIO Y T1.Y100
  • powerIO Y T1.Y200
  • powerIO Y T1.300

Die powerIO®-Y  dient als Verteiler. Über die Schneidklemmen kann ein M12 Kabel direkt mit offenen Ende mit den aufgedruckten Farben an der Y-Dose angeschlossen werden. Danach können wieder 2 Geräte mit 24V DC Spannugnsversorgung und RS485 Bus angeschlossen werden. Ob dabei wieder gesteckt wird oder direkt angeschlossen wird ist Ihnen überlassen. Eine LED signalisiert ob 24V DC anliegt.

Typ: T1.Y100 / .Y200 / .Y300

Technische Daten

  • Y-Verteiler Box zum einfachen Anschluss von 2 kommunikativen Geräten an einer powerIO®-Box
  • 24V DC Anzeige über LED

Anschlüsse

  • Eingang (kommend) mit 5 x Schneidklemmen (24V DC, GND, Bus A, Bus B, Shield)

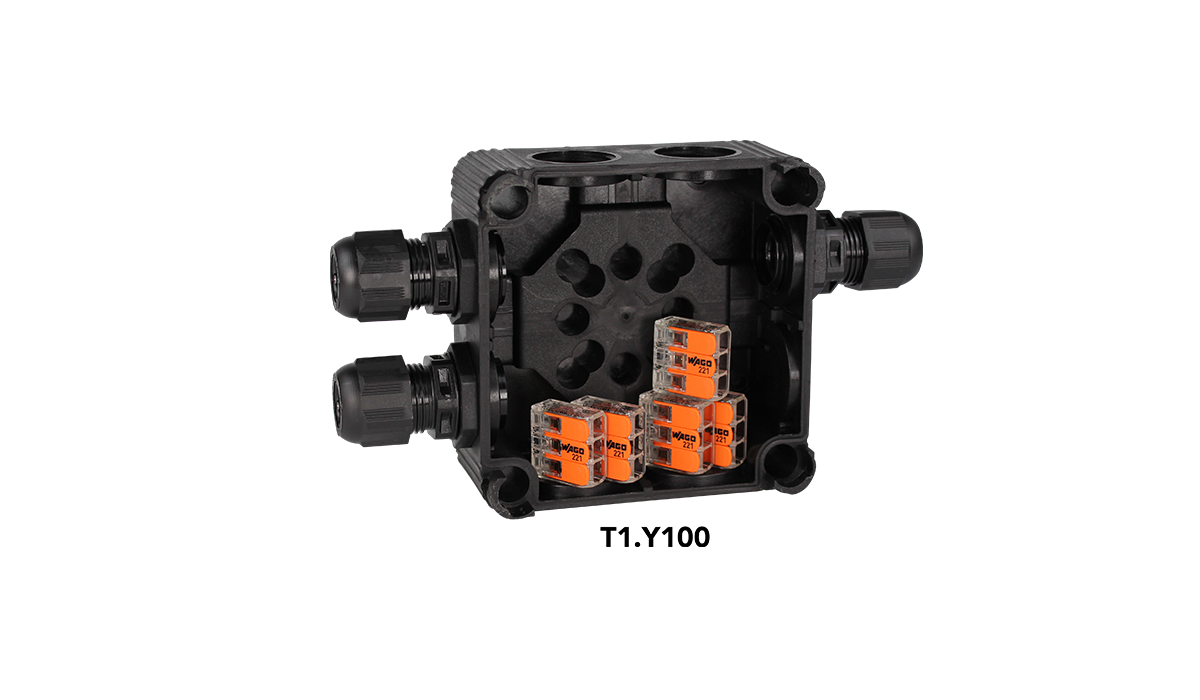

  • T1.Y100: 2 x Abgänge mit Kabelverschraubung zum Anschluss über Federklemmen

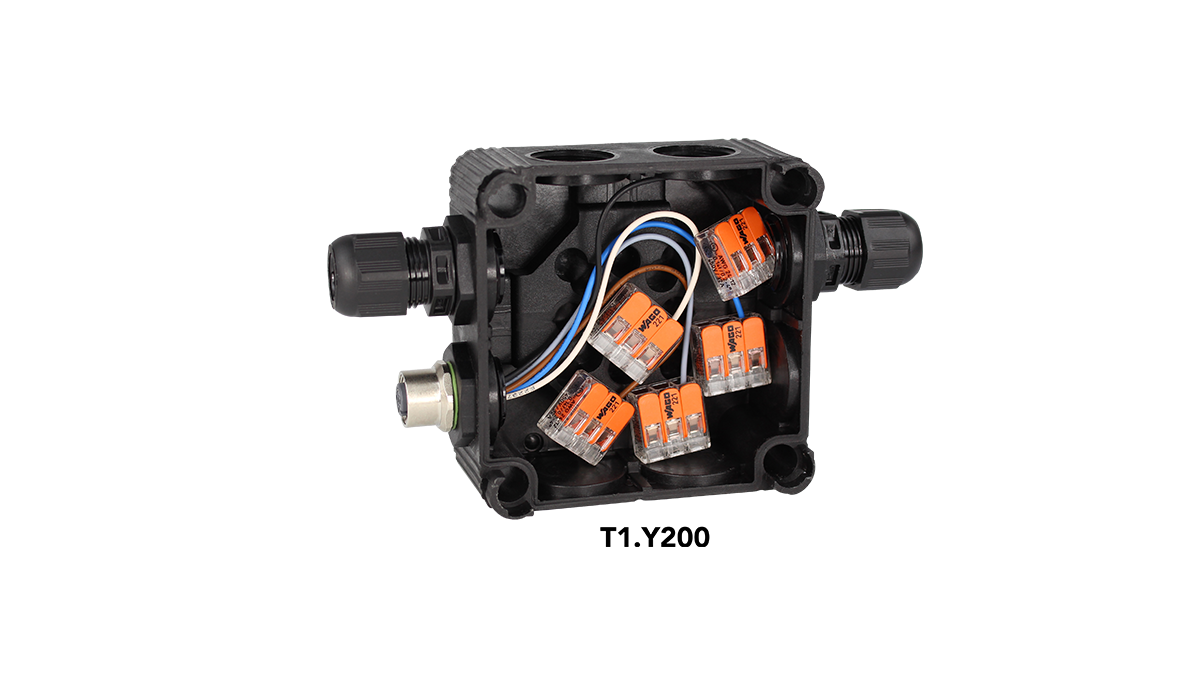

  • T1.Y200: 1 x Abgang mit Kabelverschraubung zum Anschluss über Federklemmen. 1 x Abgang M12 Buchse 5-polig A-codiert zum stecken.

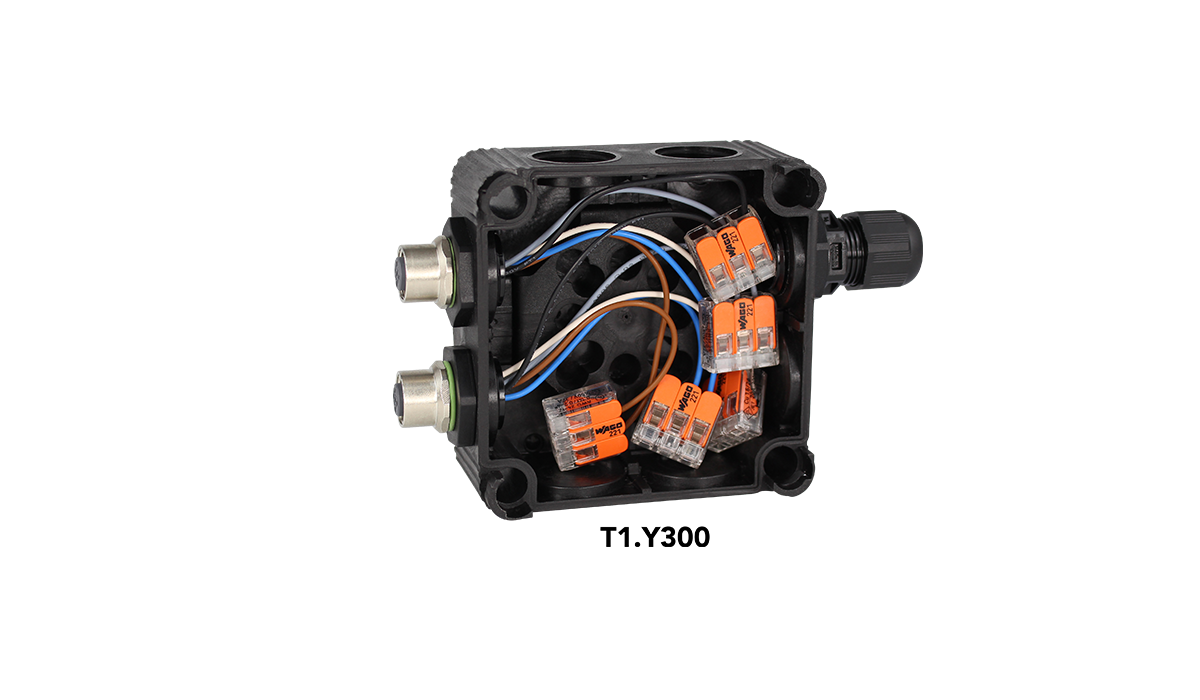

  • T1.Y300: 2 x Abgänge M12 Buchse 5-polig A-codiert zum stecken.
